VRL-DSP-MBI5754
Scheda generata dal catalogo · 15 settembre 2026

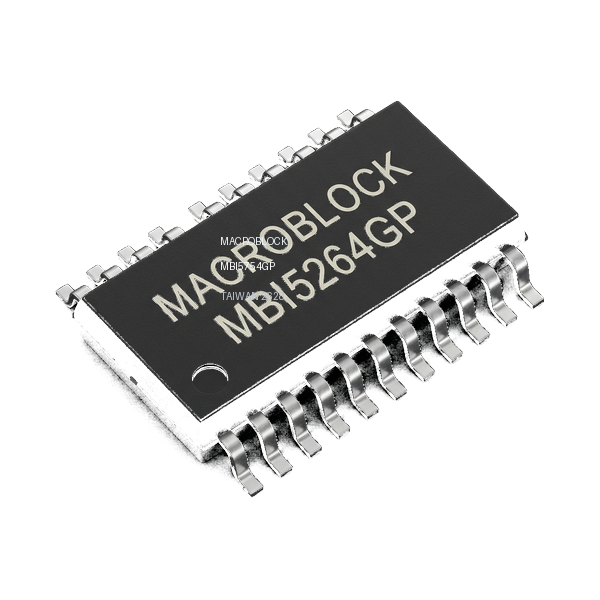

MacroBlock MBI5754
destinazione non dichiarata · tier Diamond / Platinum
Ottica—
Filo di bonding—
Passo di partenza—
Temperatura—
1 · A che percentuale del suo limite lavora
Il costruttore non dichiara il massimo assoluto per questo componente
.
Senza quel dato il margine di lavoro non è calcolabile, e i mcd restano un numero
senza scala. È la prima domanda della nostra richiesta al costruttore.
2 · Specifiche dichiarate dal costruttore
| Passo consigliato | da 0.9 a 4 mm |
| Famiglia | SRAM S-PWM |
| Tipo di pilotaggio | Catodo comune (source) — la tensione segue il colore |
| Scan massimo | 1/64 |
| Canali di uscita | 16 |
| Corrente per canale | da 1 a 18 mA |
| Tensione di sostegno | 7 V |
| Scostamento fra canali | ±1.5% tipico |
| Scostamento fra IC | ±1.5% tipico |
| Funzioni | Catodo comune · HDR-Optimized · Risolve i 7 difetti comuni · Guadagno di corrente 6 bit · S-PWM 13/14/15/16 bit · Intelligent Power Saving Dynamic+ |
| Codice VeroLED | VRL-DSP-MBI5754 |
| Codice produttore (MPN) | MBI5754 |
| Fonte del dato | Macroblock Product Catalog «LED Driver IC Expert», rev. V605 |
3 · Da che passo si parte, e quanta luce ne esce
L'ingombro di questo componente non è dichiarato, quindi né l'occupazione della cella
né il passo di partenza sono calcolabili. Nessuno dei due si stima.
4 · Note
Brevettato, catodo comune. Gemello del 5756 a meno di UNA funzione: qui il refresh sui bassi grigi NON è moltiplicato — è la differenza che si vede sulle scene scure, non nei numeri di targa.
Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale
— Macroblock Product Catalog «LED Driver IC Expert», rev. V605; i calcoli (margine di lavoro, occupazione cella,
canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al
catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere.
Marchi e codici prodotto appartengono ai rispettivi titolari.
