VRL-DSP-1112-A1
Scheda generata dal catalogo · 15 settembre 2026

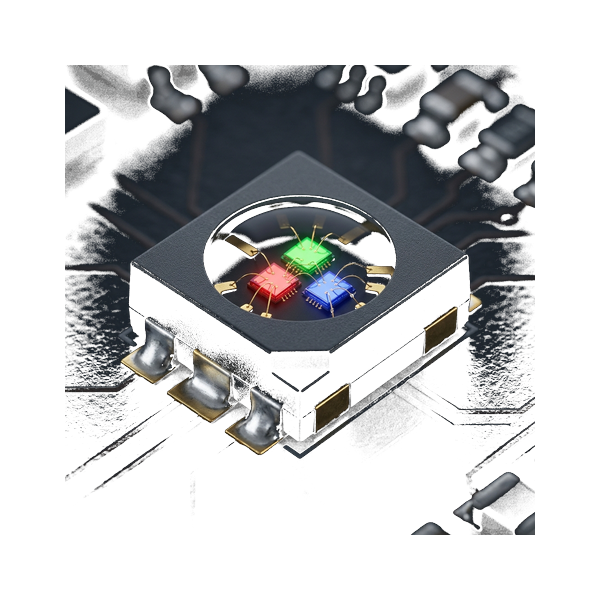

Kinglight 1112-A1
Package 1112 · 1,1 × 1,2 mm · outdoor · tier Gold
Ottica—
Filo di bonding—
Passo di partenzaP2,16
Temperatura—
1 · A che percentuale del suo limite lavora
Il costruttore non dichiara il massimo assoluto per questo componente
(i mcd sono misurati a 12,0 / 8,0 / 5,0 mA).
Senza quel dato il margine di lavoro non è calcolabile, e i mcd restano un numero
senza scala. È la prima domanda della nostra richiesta al costruttore.
2 · Specifiche dichiarate dal costruttore
| Formato | 1112 |
| Dimensioni | 1.1 × 1.2 mm |
| Destinazione | outdoor |
| Polarità | Anodo comune — vuole un driver sink |
| Finitura | 5 lati neri |
| Intensità R / G / B | 340 / 570 / 85 mcd |
| Corrente di test R / G / B | 12 / 8 / 5 mA |
| Bianco composito | 803 mcd alle correnti di test |
| Riferimento del costruttore | P1.9 · scan 1/43 · 5.000 nit |
| Serie | A |
| Codice VeroLED | VRL-DSP-1112-A1 |
| Codice produttore (MPN) | 1112-A1 |
| Fonte del dato | Catalogo Kinglight 2025 V05.08 |
3 · Da che passo si parte, e quanta luce ne esce
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che
resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la
parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa
0,8 volte il lato del package — da cui il passo di partenza
P2,16.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
| P2,50 | 160.000 | 21,1% | 1,30 mm | 1/16 | 5.970 | 8.955 |
| P3,00 | 111.111 | 14,7% | 1,80 mm | 1/16 | 4.146 | 6.219 |
| P3,91 | 65.410 | 8,6% | 2,71 mm | 1/16 | 2.441 | 3.661 |
| P4,81 | 43.222 | 5,7% | 3,61 mm | 1/8 | 3.225 | 4.838 |
| P5,00 | 40.000 | 5,3% | 3,80 mm | 1/8 | 2.985 | 4.478 |
| P6,25 | 25.600 | 3,4% | 5,05 mm | 1/8 | 1.910 | 2.866 |
Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × Kpannello (Kpannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).
Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.
Il limite puramente geometrico — dove il package smette di starci nella cella — è
P1,82: più stretto del passo di partenza, e non è un passo su cui si costruisce
un modulo outdoor.
Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale
— Catalogo Kinglight 2025 V05.08; i calcoli (margine di lavoro, occupazione cella,
canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al
catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere.
Marchi e codici prodotto appartengono ai rispettivi titolari.
