VRL-DSP-1515-BB-CS1
Scheda generata dal catalogo · 15 settembre 2026

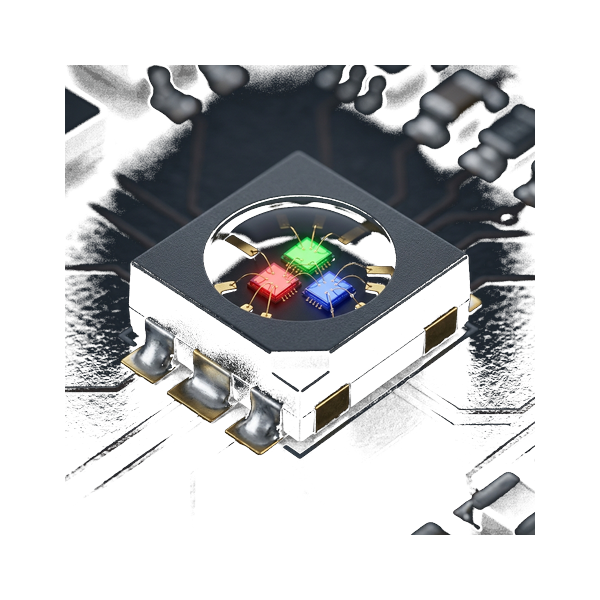

Kinglight 1515-BB-CS1
Package 1515 · 1,5 × 1,5 mm · outdoor · tier Silver
Ottica—
Filo di bonding—
Passo di partenzaP2,70
Temperatura—
1 · A che percentuale del suo limite lavora
Il costruttore non dichiara il massimo assoluto per questo componente
(i mcd sono misurati a 15,0 / 8,0 / 5,0 mA).
Senza quel dato il margine di lavoro non è calcolabile, e i mcd restano un numero
senza scala. È la prima domanda della nostra richiesta al costruttore.
2 · Specifiche dichiarate dal costruttore
| Formato | 1515 |
| Dimensioni | 1.5 × 1.5 mm |
| Destinazione | outdoor |
| Polarità | Anodo comune — vuole un driver sink |
| Finitura | tutto nero |
| Intensità R / G / B | 230 / 400 / 43 mcd |
| Corrente di test R / G / B | 15 / 8 / 5 mA |
| Bianco composito | 538 mcd alle correnti di test |
| Riferimento del costruttore | P2.9 · scan 1/21 · 3.000 nit |
| Serie | S |
| Codice VeroLED | VRL-DSP-1515-BB-CS1 |
| Codice produttore (MPN) | 1515-BB-CS1 |
| Fonte del dato | Catalogo Kinglight 2025 V05.08 |
3 · Da che passo si parte, e quanta luce ne esce
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che
resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la
parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa
0,8 volte il lato del package — da cui il passo di partenza
P2,70.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
| P2,50 | 160.000 | 36,0% | 1,00 mm | 1/16 | 4.038 | 6.057 |
| P3,00 | 111.111 | 25,0% | 1,50 mm | 1/16 | 2.804 | 4.206 |
| P3,91 | 65.410 | 14,7% | 2,41 mm | 1/16 | 1.651 | 2.476 |
| P4,81 | 43.222 | 9,7% | 3,31 mm | 1/8 | 2.182 | 3.272 |
| P5,00 | 40.000 | 9,0% | 3,50 mm | 1/8 | 2.019 | 3.029 |
| P6,25 | 25.600 | 5,8% | 4,75 mm | 1/8 | 1.292 | 1.938 |
Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × Kpannello (Kpannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).
Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.
Il limite puramente geometrico — dove il package smette di starci nella cella — è
P2,37: più stretto del passo di partenza, e non è un passo su cui si costruisce
un modulo outdoor.
Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale
— Catalogo Kinglight 2025 V05.08; i calcoli (margine di lavoro, occupazione cella,
canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al
catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere.
Marchi e codici prodotto appartengono ai rispettivi titolari.
