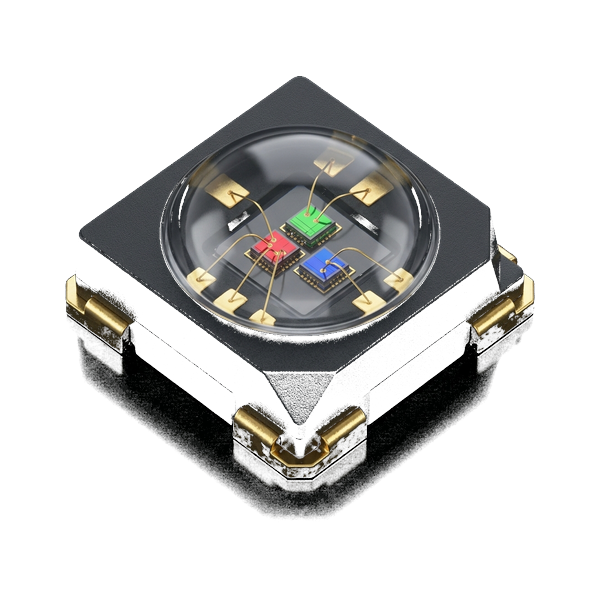

Nichia NSSM432A

Package 2828 · 2,8 × 2,8 mm · indoor/outdoor · tier Diamond / Platinum

Ottica110°

Filo di bondingOro

Passo di partenzaP5,04

Temperatura-40 … 85 °C

1 · A che percentuale del suo limite lavora

I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

Canale	Corrente di misura	Massimo assoluto	Impulso	Lavora al	Margine
Rosso	20,0 mA	50,0 mA	150 mA	40,0%	+60,0% di riserva
Verde	20,0 mA	35,0 mA	110 mA	57,1%	+42,9% di riserva
Blu	20,0 mA	35,0 mA	110 mA	57,1%	+42,9% di riserva

2 · Specifiche dichiarate dal costruttore

Formato	2828
Dimensioni	2.8 × 2.8 × 2.5 mm
Destinazione	indoor/outdoor
Angolo di emissione	110°
Filo di bonding	Oro — il filo che non si ossida e regge i cicli termici
Intensità R / G / B	1.000 / 2.350 / 470 mcd
Corrente di test R / G / B	20 / 20 / 20 mA
Bianco composito	3.310 mcd alle correnti di test
Corrente massima R / G / B	50 / 35 / 35 mA
Sfruttamento in test	57% del massimo sul colore più caricato
Corrente impulsiva R / G / B	150 / 110 / 110 mA
Dissipazione per die R / G / B	125 / 124 / 113 mW
Dissipazione totale package	180 mW
Temperatura di giunzione max	100 °C
Temperatura d’esercizio	da -40 a 85 °C
Serie	432S
Codice VeroLED	VRL-DSP-NSSM432A
Codice produttore (MPN)	NSSM432A
Fonte del dato	Datasheet Nichia NSSM432AT-E — STS-DA1-6082B

3 · Da che passo si parte, e quanta luce ne esce

Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P5,04.

Passo	LED/m²	Cella occupata	Canale	Scan	NIT bin medio	NIT bin max
P5,00	40.000	31,4%	2,20 mm	1/8	11.460	17.190
P6,25	25.600	20,1%	3,45 mm	1/8	7.334	11.002
P6,67	22.478	17,6%	3,87 mm	1/8	6.440	9.660
P8,00	15.625	12,2%	5,20 mm	1/4	8.953	13.430
P10,00	10.000	7,8%	7,20 mm	1/4	5.730	8.595
P12,50	6.400	5,0%	9,70 mm	1/4	3.667	5.501

Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × K_pannello (K_pannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).

Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.

Il limite puramente geometrico — dove il package smette di starci nella cella — è P4,43: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.

Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale — Datasheet Nichia NSSM432AT-E — STS-DA1-6082B; i calcoli (margine di lavoro, occupazione cella, canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere. Marchi e codici prodotto appartengono ai rispettivi titolari.
