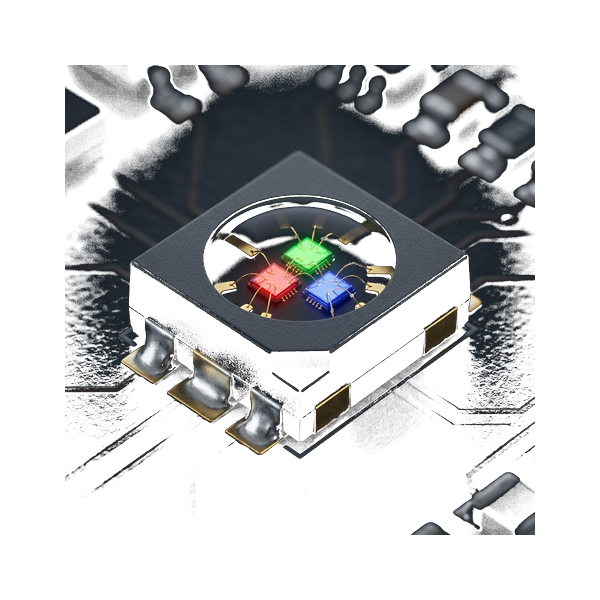

Nationstar FM-Z2727RGBA-SH

Package 2727 · 2,7 × 2,7 mm · outdoor · tier Gold / Silver

Ottica110°

Filo di bondingOro

Passo di partenzaP4,86

Temperatura-30 … 85 °C

1 · A che percentuale del suo limite lavora

I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

Canale	Corrente di misura	Massimo assoluto	Impulso	Lavora al	Margine
Rosso	15,0 mA	25,0 mA	50 mA	60,0%	+40,0% di riserva
Verde	8,0 mA	25,0 mA	50 mA	32,0%	+68,0% di riserva
Blu	5,0 mA	25,0 mA	50 mA	20,0%	+80,0% di riserva

2 · Specifiche dichiarate dal costruttore

Formato	2727
Dimensioni	2.7 × 2.7 mm
Destinazione	outdoor
Passo consigliato	da 4 a 8 mm
Angolo di emissione	110°
Filo di bonding	Oro — il filo che non si ossida e regge i cicli termici
Corpo del package	Lead frame in rame — massima conduzione termica
Intensità R / G / B	550 / 850 / 130 mcd
Corrente di test R / G / B	15 / 8 / 5 mA
Bianco composito	1.197 mcd alle correnti di test
Corrente massima R / G / B	25 / 25 / 25 mA
Sfruttamento in test	60% del massimo sul colore più caricato
Corrente impulsiva R / G / B	50 / 50 / 50 mA
Duty entro cui vale l’impulsiva	≤ 1/10 — oltre questo duty vale la corrente continua, non l’impulsiva
Temperatura d’esercizio	da -30 a 85 °C
Serie	2727
Codice VeroLED	VRL-DSP-FM-Z2727RGBA-SH
Codice produttore (MPN)	FM-Z2727RGBA-SH
Fonte del dato	Datasheet Nationstar FM-Z2727RGBA-SH, 20240717TYBD1 (18/07/2024)

3 · Da che passo si parte, e quanta luce ne esce

Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P4,86.

Passo	LED/m²	Cella occupata	Canale	Scan	NIT bin medio	NIT bin max
P4,81	43.222	31,5%	2,11 mm	1/8	4.960	7.440
P5,00	40.000	29,2%	2,30 mm	1/8	4.590	6.885
P6,25	25.600	18,7%	3,55 mm	1/8	2.938	4.406
P6,67	22.478	16,4%	3,97 mm	1/8	2.579	3.869
P8,00	15.625	11,4%	5,30 mm	1/4	3.586	5.379
P10,00	10.000	7,3%	7,30 mm	1/4	2.295	3.443

Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × K_pannello (K_pannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).

Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.

Il limite puramente geometrico — dove il package smette di starci nella cella — è P4,27: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.

Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale — Datasheet Nationstar FM-Z2727RGBA-SH, 20240717TYBD1 (18/07/2024); i calcoli (margine di lavoro, occupazione cella, canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere. Marchi e codici prodotto appartengono ai rispettivi titolari.
