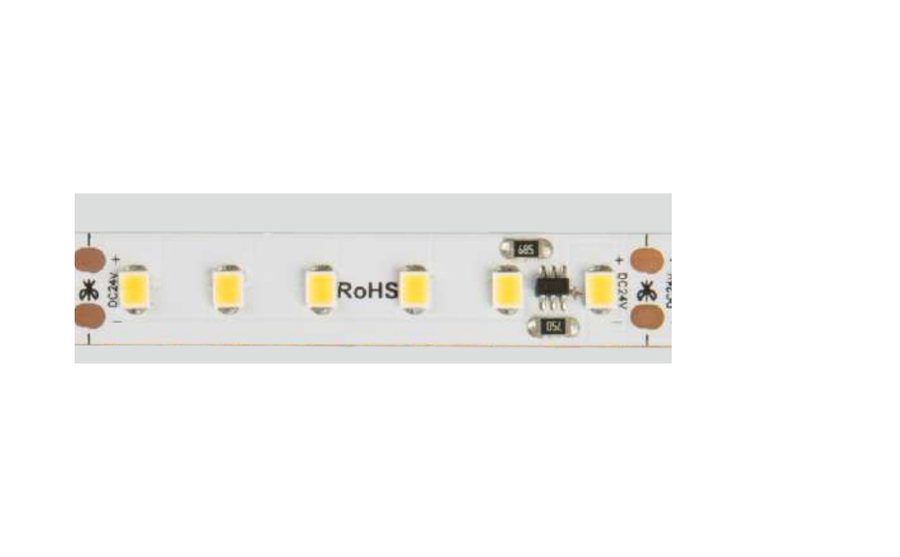

VeroLED Linea 2835 — Striscia LED 24V CRI90

— alimentazione e dimensionamento dell'alimentatore

Linea 2835 si alimenta in corrente continua a 24 V — bassissima tensione di sicurezza — con un alimentatore a tensione costante 24 V. La potenza per metro dichiarata è da 9,6 a 14,4 W/m: si dimensiona sul valore più alto della versione scelta, perché l'alimentatore deve reggere l'accensione a freddo, e alla somma si aggiunge un margine del 20 %, perché un alimentatore al limite scalda e dura meno.

In pratica, per Linea 2835: una bobina da 5 m assorbe al massimo 14,4 W/m × 5 m = 72 W (48 W nella versione da 9,6 W/m), e con il margine del 20 % l'alimentatore parte da 87 W; una bobina da 20 m assorbe al massimo 14,4 W/m × 20 m = 288 W (192 W nella versione da 9,6 W/m), e con il margine del 20 % l'alimentatore parte da 346 W. Si sceglie il taglio commerciale immediatamente superiore, e se la linea è più corta si rifà il conto con i metri reali. La corrente a 24 V è 0,6 A/m × 5 m = 3 A per bobina da 5 m: è il dato per la sezione del cavo fra alimentatore e striscia. La bobina ultra-lunga si alimenta da un capo solo: conviene un alimentatore stagno di taglia adeguata invece di due piccoli in parallelo, che non si equilibrano mai del tutto.

— flusso luminoso e resa

Il flusso dichiarato di Linea 2835 arriva a 1.498 lm/m: una bobina intera da 5 m posata in una gola dà 1.498 × 5 = 7.490 lm prima delle perdite del diffusore e del profilo. È il flusso della sorgente nuda alla tonalità più efficiente: una cover opale ne trattiene una parte, e la tonalità calda rende meno di quella fredda.

La densità di Linea 2835 va da 60 a 180 LED/m: a 60 LED/m il passo fra un LED e l'altro è 16,7 mm (un metro diviso 60), a 180 LED/m scende a 5,6 mm. Il passo decide se i punti si vedono: dietro una cover opale a pochi millimetri i LED radi si leggono come una collana, quelli fitti come una linea.

L'indice di resa cromatica di Linea 2835 è CRI ≥ 90: dice quanto i colori somigliano a quelli sotto luce naturale, e dove la luce mostra merce, cibo o pelle è il primo dato da guardare. La temperatura colore si ordina in sette tonalità (2200 · 2700 · 3000 · 3500 · 4000 · 5000 · 6500 K) e si fissa in ordine: in una stessa stanza se ne tiene una sola, perché due bianchi diversi affiancati si notano subito. La sorgente è Bridgelux SMD 2835: il nome del chip dice chi fa il semiconduttore, ed è il primo dato da chiedere a un fornitore — prima del prezzo.

L'angolo del fascio di Linea 2835 è 116°, quasi un semicerchio: dentro un canale stretto e profondo una parte della luce si perde sulle pareti, ed è per questo che un profilo largo rende più di quanto la sua geometria suggerisca. L'efficienza dichiarata è fino a 104 lm/W: la luce che esce per ogni watt che entra, e su grandi metrature pesa più del prezzo al metro.

— grado di protezione e ambienti di installazione

Linea 2835 esiste in tre gradi di protezione, IP20, IP65 e IP68, e si sceglie sull'ambiente più severo che la linea attraversa. IP20 protegge dal contatto, non dall'acqua: interni asciutti, dentro un profilo o un vano chiuso. IP65 regge polvere e getti d'acqua: bagni, cucine, esterni sotto gronda — il getto sì, l'immersione no. IP68 è l'immersione continua alle condizioni dichiarate dal costruttore: fontane e vasche, con giunzioni resinate. Il grado vale per il prodotto integro: ogni taglio e ogni giunzione vanno richiusi con tappo e sigillante.

A catalogo la scheda Linea 2835 è classificata «Linear system», cioè una sorgente lineare da completare con profilo, alimentatore e controllo; gli ambiti d'uso indicati sono Retail & hospitality e Decorativo & scenografico.

Certificazioni dichiarate per Linea 2835: CE (conformità europea), RoHS (sostanze pericolose), CCC (certificazione obbligatoria cinese), TÜV (prove di sicurezza da ente terzo) e RCM (Australia e Nuova Zelanda); sono i documenti da chiedere in copia prima dell'ordine.

— taglio, curvatura e posa

Il circuito di Linea 2835 è largo 8 / 10 mm e spesso 1,6 mm: il profilo si sceglie con un canale interno maggiore della larghezza comprensiva di guaina. La curvatura ammessa è > 60 mm: si piega sul piano perpendicolare al circuito, mai di taglio e mai a spigolo. Il rame è 2 oz (doppio strato): più rame, meno caduta di tensione e meno differenza di luce fra testa e coda della tratta.

— le altre schede della famiglia VeroLED Linea

Accanto a Linea 2835, il catalogo della famiglia VeroLED Linea comprende altre tre schede, fra cui: Linea CCT (Striscia LED bianco dinamico 2700–6500K (24V)); Linea CCT COB (Striscia LED bianco dinamico a luce continua (24V)); Linea RGB (Striscia LED colore dinamico 5050 (24V)). Si sceglie per l'ambiente e per la tratta, non per il prezzo: se il confronto fra due schede non Le torna, ce lo chieda — la risposta può essere la meno cara.
