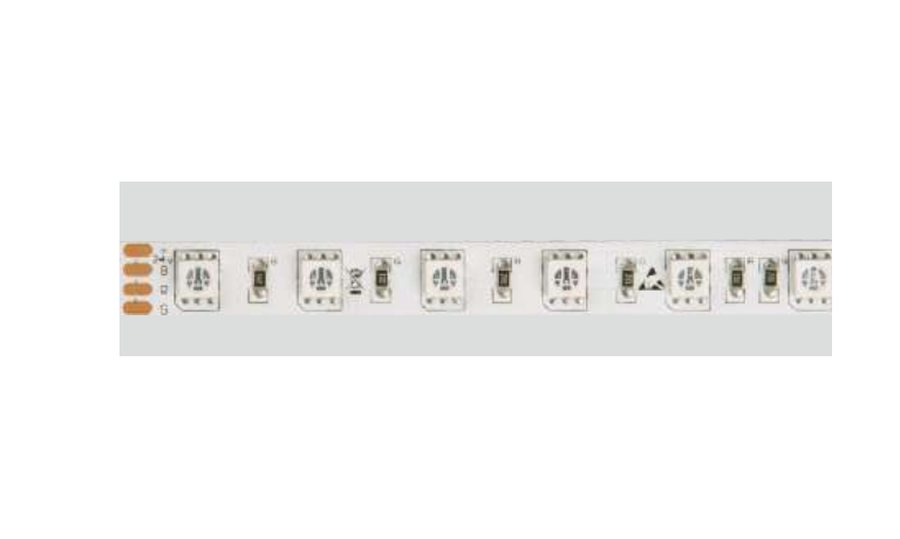

VeroLED Linea RGB — Striscia LED colore dinamico 5050 (24V)

— alimentazione e dimensionamento dell'alimentatore

Linea RGB si alimenta in corrente continua a 24 V — bassissima tensione di sicurezza — con un alimentatore a tensione costante 24 V. La potenza per metro dichiarata è 10 W/m (tip.) · 12 W/m (max): si dimensiona sul valore più alto della versione scelta, perché l'alimentatore deve reggere l'accensione a freddo, e alla somma si aggiunge un margine del 20 %, perché un alimentatore al limite scalda e dura meno.

In pratica, per Linea RGB: una bobina da 5 m assorbe al massimo 12 W/m × 5 m = 60 W (50 W con i 10 W/m tipici), e con il margine del 20 % l'alimentatore parte da 72 W. Si sceglie il taglio commerciale immediatamente superiore, e se la linea è più corta si rifà il conto con i metri reali. La corrente a 24 V è 0,6 A/m × 5 m = 3 A per bobina da 5 m: è il dato per la sezione del cavo fra alimentatore e striscia.

— flusso luminoso e resa

La densità di Linea RGB è di 60 LED/m: il passo fra un LED e l'altro è 16,7 mm (un metro diviso 60).

La sorgente di Linea RGB è Epistar SMD 5050: il nome del chip dice chi fa il semiconduttore, ed è il primo dato da chiedere a un fornitore — prima del prezzo.

— grado di protezione e ambienti di installazione

Linea RGB esiste in tre gradi di protezione, IP20, IP65 e IP68, e si sceglie sull'ambiente più severo che la linea attraversa. IP20 protegge dal contatto, non dall'acqua: interni asciutti, dentro un profilo o un vano chiuso. IP65 regge polvere e getti d'acqua: bagni, cucine, esterni sotto gronda — il getto sì, l'immersione no. IP68 è l'immersione continua alle condizioni dichiarate dal costruttore: fontane e vasche, con giunzioni resinate. Il grado vale per il prodotto integro: ogni taglio e ogni giunzione vanno richiusi con tappo e sigillante.

A catalogo la scheda Linea RGB è classificata «Linear system», cioè una sorgente lineare da completare con profilo, alimentatore e controllo; gli ambiti d'uso indicati sono Stage & eventi, Decorativo & scenografico e Retail & hospitality.

Certificazioni dichiarate per Linea RGB: CE (conformità europea), RoHS (sostanze pericolose), CCC (certificazione obbligatoria cinese), TÜV (prove di sicurezza da ente terzo) e RCM (Australia e Nuova Zelanda); sono i documenti da chiedere in copia prima dell'ordine.

— taglio, curvatura e posa

Il taglio di Linea RGB è 6 LED / 100 mm: una bobina da 5 m dà 50 segmenti interi (5 m diviso 100 mm), e ogni segmento è un tratto che si accende da solo. Con un passo così la misura del mobile va arrotondata al segmento: si ordina la lunghezza multipla più vicina, non quella del disegno. Si taglia solo sul segno stampato sul circuito, e ogni taglio su una versione stagna va richiuso. Il circuito è largo 10 mm e spesso 3,5 mm: il profilo si sceglie con un canale interno maggiore della larghezza comprensiva di guaina. La curvatura ammessa è > 60 mm: si piega sul piano perpendicolare al circuito, mai di taglio e mai a spigolo. Il rame è 2 oz (doppio strato): più rame, meno caduta di tensione e meno differenza di luce fra testa e coda della tratta.

Controllo: Controller RGB / DMX512. Il controller sta fra alimentatore e sorgente e va scelto per la tensione e per la corrente totale della linea.

— le altre schede della famiglia VeroLED Linea

Accanto a Linea RGB, il catalogo della famiglia VeroLED Linea comprende altre tre schede, fra cui: Linea COB (Striscia LED a luce continua (24V)); Linea Slim (Striscia LED ultra-stretta 5 mm (24V)); Linea RGBW (Striscia LED colore + bianco 5050 (24V)). Si sceglie per l'ambiente e per la tratta, non per il prezzo: se il confronto fra due schede non Le torna, ce lo chieda — la risposta può essere la meno cara.
