VRL-DSP-CLMXC-FKC
Scheda generata dal catalogo · 15 settembre 2026

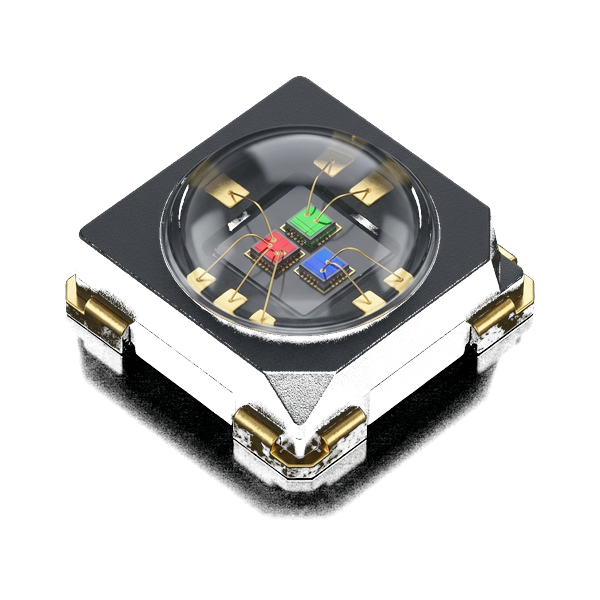

Cree LED CLMXC-FKC
Package 2220 · 2,2 × 2,1 mm · indoor/outdoor · tier Diamond / Platinum
Ottica110°
Filo di bonding—
Passo di partenzaP3,87
Temperatura—
1 · A che percentuale del suo limite lavora
Il costruttore non dichiara il massimo assoluto per questo componente
.
Senza quel dato il margine di lavoro non è calcolabile, e i mcd restano un numero
senza scala. È la prima domanda della nostra richiesta al costruttore.
2 · Specifiche dichiarate dal costruttore
| Formato | 2220 |
| Dimensioni | 2.15 × 2.05 mm |
| Destinazione | indoor/outdoor |
| Angolo di emissione | 110° |
| Codice VeroLED | VRL-DSP-CLMXC-FKC |
| Codice produttore (MPN) | CLMXC-FKC |
3 · Da che passo si parte, e quanta luce ne esce
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che
resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la
parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa
0,8 volte il lato del package — da cui il passo di partenza
P3,87.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
| P3,91 | 65.410 | 28,8% | 1,76 mm | 1/16 | — | — |
| P4,81 | 43.222 | 19,1% | 2,66 mm | 1/8 | — | — |
| P5,00 | 40.000 | 17,6% | 2,85 mm | 1/8 | — | — |
| P6,25 | 25.600 | 11,3% | 4,10 mm | 1/8 | — | — |
| P6,67 | 22.478 | 9,9% | 4,52 mm | 1/8 | — | — |
| P8,00 | 15.625 | 6,9% | 5,85 mm | 1/4 | — | — |
I NIT non sono calcolabili per questo componente: mancano i mcd o la corrente a
cui sono misurati. Un valore di luminanza senza la sua corrente e senza lo scan non è
confrontabile con nient'altro, quindi qui non compare.
Il limite puramente geometrico — dove il package smette di starci nella cella — è
P3,32: più stretto del passo di partenza, e non è un passo su cui si costruisce
un modulo outdoor.
4 · Note
Corrente di binning non dichiarata dal costruttore: mcd non confrontabili.
Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale
; i calcoli (margine di lavoro, occupazione cella,
canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al
catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere.
Marchi e codici prodotto appartengono ai rispettivi titolari.
