I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.
| Canale | Corrente di misura | Massimo assoluto | Impulso | Lavora al | Margine |
|---|---|---|---|---|---|
| Rosso | 15,0 mA | 25,0 mA | 50 mA | 60,0% | +40,0% di riserva |
| Verde | 8,0 mA | 25,0 mA | 50 mA | 32,0% | +68,0% di riserva |
| Blu | 5,0 mA | 25,0 mA | 50 mA | 20,0% | +80,0% di riserva |
| Formato | 1415 |
| Dimensioni | ≈ 1.4 × 1.5 mm — Ingombro dedotto dalla sigla, non dichiarato dal costruttore: sui package che dichiarano entrambi lo scarto arriva a 0,2 mm per lato, e il canale reale fra due package può essere più stretto di quello calcolato. Da confermare sul datasheet prima di fissare il passo. |
| Destinazione | indoor |
| Passo consigliato | da 2.5 a 4 mm |
| Angolo di emissione | 110° |
| Filo di bonding | Rame palladiato — rame protetto, via di mezzo reale |
| Corpo del package | Lead frame in rame — massima conduzione termica |
| Intensità R / G / B | 462 / 514 / 55 mcd |
| Corrente di test R / G / B | 15 / 8 / 5 mA |
| Bianco composito | 688 mcd alle correnti di test |
| Corrente massima R / G / B | 25 / 25 / 25 mA |
| Sfruttamento in test | 60% del massimo sul colore più caricato |
| Corrente impulsiva R / G / B | 50 / 50 / 50 mA |
| Dissipazione per die R / G / B | 65 / 83 / 83 mW |
| Temperatura di giunzione max | 100 °C |
| Temperatura d’esercizio | da -30 a 85 °C |
| Riferimento del costruttore | P2.5 · scan 1/16 · 4.500 nit |
| Serie | RS-1415 |

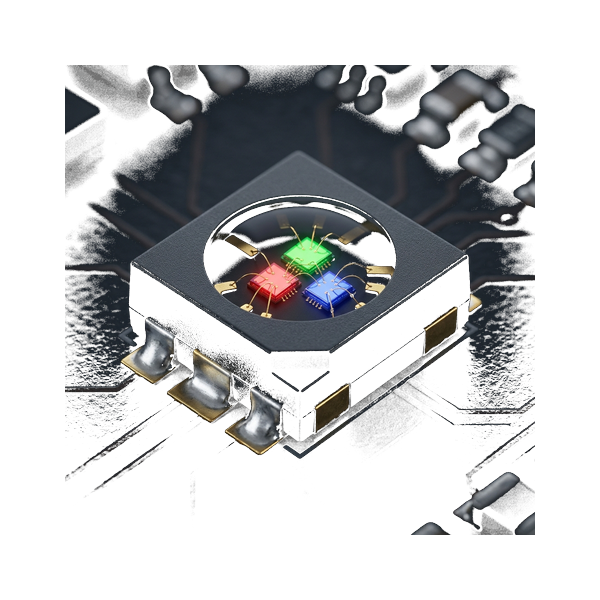

| Codice VeroLED | VRL-DSP-RS-T1415MBAR |
| Codice produttore (MPN) | RS-T1415MBAR |
| Fonte del dato | Datasheet REESTAR RS-T1415MBAR, 20250121 rev. A |
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P2,70.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
|---|---|---|---|---|---|---|
| P2,50 | 160.000 | 33,6% | 1,00 mm | 1/16 | 6.186 | 9.279 |
| P3,00 | 111.111 | 23,3% | 1,50 mm | 1/16 | 4.296 | 6.444 |
| P3,91 | 65.410 | 13,7% | 2,41 mm | 1/16 | 2.529 | 3.793 |
| P4,81 | 43.222 | 9,1% | 3,31 mm | 1/8 | 3.342 | 5.013 |
| P5,00 | 40.000 | 8,4% | 3,50 mm | 1/8 | 3.093 | 4.640 |
| P6,25 | 25.600 | 5,4% | 4,75 mm | 1/8 | 1.980 | 2.969 |
Il limite puramente geometrico — dove il package smette di starci nella cella — è P2,29: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.
