I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.
| Canale | Corrente di misura | Massimo assoluto | Impulso | Lavora al | Margine |
|---|---|---|---|---|---|
| Rosso | 15,0 mA | 25,0 mA | 50 mA | 60,0% | +40,0% di riserva |
| Verde | 8,0 mA | 25,0 mA | 50 mA | 32,0% | +68,0% di riserva |
| Blu | 5,0 mA | 20,0 mA | 50 mA | 25,0% | +75,0% di riserva |
| Formato | 2727 |
| Dimensioni | 2.7 × 2.7 mm |
| Destinazione | rental |
| Passo consigliato | da 4 a 8 mm |
| Angolo di emissione | 110° |
| Filo di bonding | Oro — il filo che non si ossida e regge i cicli termici |
| Corpo del package | Lead frame in rame — massima conduzione termica |
| Intensità R / G / B | 760 / 1.056 / 111 mcd |
| Corrente di test R / G / B | 15 / 8 / 5 mA |
| Bianco composito | 1.388 mcd alle correnti di test |
| Corrente massima R / G / B | 25 / 25 / 20 mA |
| Sfruttamento in test | 60% del massimo sul colore più caricato |
| Corrente impulsiva R / G / B | 50 / 50 / 50 mA |
| Dissipazione per die R / G / B | 65 / 95 / 70 mW |
| Temperatura di giunzione max | 100 °C |
| Temperatura d’esercizio | da -30 a 85 °C |

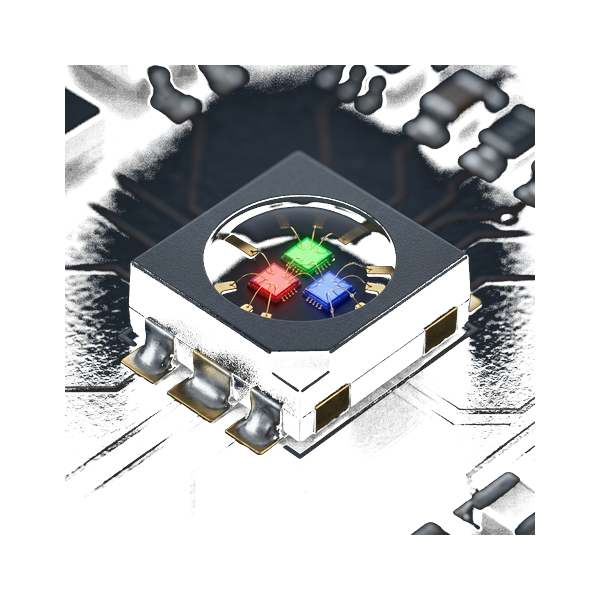

| Serie | RS-2727 |
| Codice VeroLED | VRL-DSP-RS-2727MWAT |
| Codice produttore (MPN) | RS-2727MWAT |
| Fonte del dato | Datasheet REESTAR RS-2727MWAT, 20250519 rev. A2 |
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P4,86.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
|---|---|---|---|---|---|---|
| P4,81 | 43.222 | 31,5% | 2,11 mm | 1/8 | 6.247 | 9.370 |
| P5,00 | 40.000 | 29,2% | 2,30 mm | 1/8 | 5.781 | 8.672 |
| P6,25 | 25.600 | 18,7% | 3,55 mm | 1/8 | 3.700 | 5.550 |
| P6,67 | 22.478 | 16,4% | 3,97 mm | 1/8 | 3.249 | 4.873 |
| P8,00 | 15.625 | 11,4% | 5,30 mm | 1/4 | 4.516 | 6.775 |
| P10,00 | 10.000 | 7,3% | 7,30 mm | 1/4 | 2.891 | 4.336 |
Il limite puramente geometrico — dove il package smette di starci nella cella — è P4,27: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.
RGB+W: ha un QUARTO die bianco (614 mcd a 8 mA, CRI 90, 6000 K, max 20 mA, 74 mW) che questi campi non descrivono. ⚠️ Il datasheet avverte che con più die accesi insieme conta la potenza TOTALE del package, non quella dei singoli.
