I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

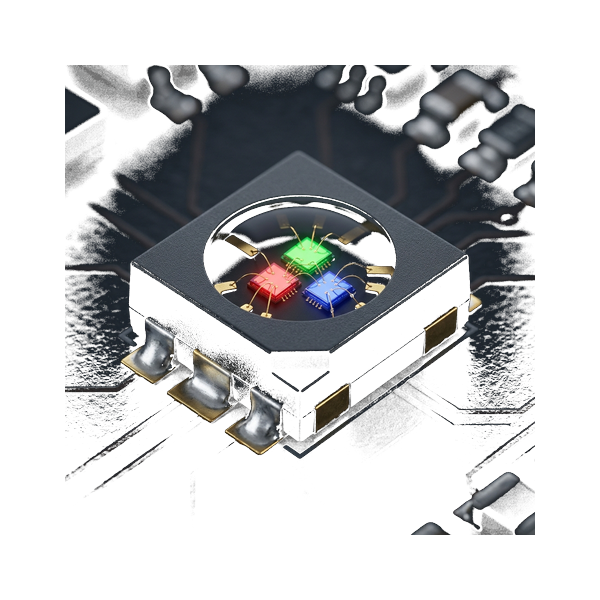

| Canale | Corrente di misura | Massimo assoluto | Impulso | Lavora al | Margine |
|---|---|---|---|---|---|
| Rosso | 15,0 mA | 25,0 mA | 50 mA | 60,0% | +40,0% di riserva |
| Verde | 8,0 mA | 25,0 mA | 50 mA | 32,0% | +68,0% di riserva |
| Blu | 5,0 mA | 20,0 mA | 50 mA | 25,0% | +75,0% di riserva |
| Formato | 1921 |
| Dimensioni | ≈ 1.9 × 2.1 mm — Ingombro dedotto dalla sigla, non dichiarato dal costruttore: sui package che dichiarano entrambi lo scarto arriva a 0,2 mm per lato, e il canale reale fra due package può essere più stretto di quello calcolato. Da confermare sul datasheet prima di fissare il passo. |
| Destinazione | rental |
| Passo consigliato | da 3 a 6 mm |
| Angolo di emissione | 110° |
| Filo di bonding | Oro — il filo che non si ossida e regge i cicli termici |
| Corpo del package | Lead frame in rame — massima conduzione termica |
| Intensità R / G / B | 400 / 461 / 50 mcd |
| Corrente di test R / G / B | 15 / 8 / 5 mA |
| Bianco composito | 625 mcd alle correnti di test |
| Corrente massima R / G / B | 25 / 25 / 20 mA |
| Sfruttamento in test | 60% del massimo sul colore più caricato |
| Corrente impulsiva R / G / B | 50 / 50 / 50 mA |
| Dissipazione per die R / G / B | 65 / 85 / 68 mW |
| Temperatura di giunzione max | 100 °C |
| Temperatura d’esercizio | da -30 a 85 °C |
| Riferimento del costruttore | P3.91 · scan 1/8 · 5.000 nit |
| Serie | RS-1921 |
| Codice VeroLED | VRL-DSP-RS-C1921MBAR |
| Codice produttore (MPN) | RS-C1921MBAR |
| Fonte del dato | Datasheet REESTAR RS-C1921MBAR, 20250303 rev. D |
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P3,78.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
|---|---|---|---|---|---|---|
| P3,91 | 65.410 | 26,1% | 1,81 mm | 1/16 | 2.235 | 3.352 |
| P4,81 | 43.222 | 17,2% | 2,71 mm | 1/8 | 2.953 | 4.430 |
| P5,00 | 40.000 | 16,0% | 2,90 mm | 1/8 | 2.733 | 4.100 |
| P6,25 | 25.600 | 10,2% | 4,15 mm | 1/8 | 1.749 | 2.624 |
| P6,67 | 22.478 | 9,0% | 4,57 mm | 1/8 | 1.536 | 2.304 |
| P8,00 | 15.625 | 6,2% | 5,90 mm | 1/4 | 2.135 | 3.203 |
Il limite puramente geometrico — dove il package smette di starci nella cella — è P3,16: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.
